當下，7-8月份汛期，在我國廣闊的區域內，不少城市就會在暴雨的襲擾下被“淪陷”，一場場強降雨給一座座城市留下了深刻烙印，街道成“海”、汽車沒頂、交通癱瘓、人員傷亡，“逢雨必澇，遇澇則癱”。一些大都市雨后積澇成災的新聞屢見報端。內澇，似乎已成為我國城市遭遇強降雨后的普遍狀態。
每一次嚴重內澇發生后，網絡上、電視上、報刊上，輿論都會一片嘩然，人們紛紛對城市排水能力、城市防災的應急機制表示不滿，對有關部門的排水系統維護工作表示質疑。而各地政府，也屢屢在事后對公眾做出承諾，表示要投入大量人力物力來改造城市排水系統，增強抗?jié)衬芰ΑＨ欢粷M歸不滿，質疑歸質疑，承諾歸承諾，“逢雨必澇”的話劇，仍然年復一年地上演著。
那么，其中癥結究竟何在？城市內澇難以根治的僵局，究竟該如何打破？建筑圖書館現搜集相關資料，供讀者參考。
原因追溯，問題多多
一是城市建設“重地表，輕地下”。
最大的病根在于城市開發、建設過程中缺乏科學規劃，‘重地表、輕地下’。”中國城市規劃設計研究院副院長楊保軍認為，雖然極端氣候是導致城市內澇的直接原因，但與快馬加鞭式的地面建設相比，城市排水系統建設明顯滯后，造成嚴重“腸梗阻”，這才是癥結所在。“‘重地表、輕地下’的做法，折射出城市管理者急功近利的發展理念和政績觀。 楊保軍說，由于一些地方衡量城市發展、考核干部的標桿更多的是經濟增速，似乎只有高樓林立、街道寬闊、廣場氣派、商業繁榮才是政績，所以當面對花費多，卻看不見、用得少的城市地下排水系統時，真正下力氣做的便少之又少。
由于長期投入不足，歷史欠賬較多，城市排水管網的建設明顯滯后城市化進程。據《中國城市建設統計年鑒》統計，目前用于市政基礎設施的財政性資金僅有4%投入到排水系統維護；養護維修資金90%依靠地方財政投入，難以按標準進行定期養護維護。來自國家防總的數據顯示，目前我國省會以上城市的排水標準一般只有一年一遇到兩年一遇，其它城市的排水標準更低。
二是市政排水系統的規劃設計與城市發展不配套。

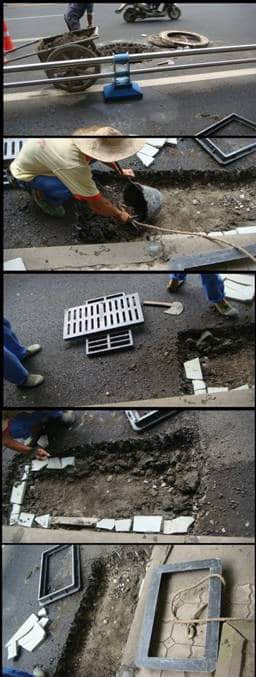

城鎮化發展提速，地方財政緊張，某些地方政府出于政績觀的需要，市政設施重地上、輕地下。市政基礎設施的標準無超前性和前瞻性，城市防汛標準過低，有的城市甚至沒有制定系統的排水體系的規劃，基本上都是發展一片做一片，缺乏長遠的目標。如果城市沒有骨干排水管網的話，各個小區只能各自為戰。還有的施工者認為，排水系統在地下，是看不見的工程，做得差一點沒有關系，比如排水管接口不符合要求，留泥窨井形成虛設（圖1），自然經不起暴雨的檢驗。
三是泄洪河道清淤疏通不夠。
雨水從雨水口經雨水管道，再到河道。雨水管線屬于市政，河道疏通卻是水利水務部門的事，兩個部門銜接不好也容易產生問題。以北京為例，“7.21”暴雨中，廣渠門橋下，積水較深，在降雨不久就啟動泵站排出積水。然而，積水并沒有減少，護城河與鐵路橋下的路段形成倒灌回流，排水相當于是在回流中形成一個“死循環”， 抽水設備相當于作無用功。造成此處積水嚴重的時候達4米深。

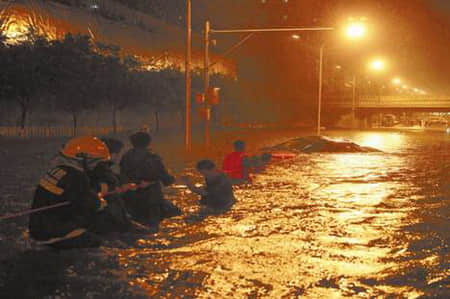

（圖2 搶救廣渠門橋下被困車輛）
四是路面硬化“喝”不進雨水。
過去，雨水可以通過綠地、濕地、水塘蓄養，減少了雨水匯積，但隨著城鎮化進程加快，城市寸土寸金，越來越多的湖泊、濕地被填埋，城市綠地不斷減少，城市的匯水能力也跟著大大減弱。與此同時，路面逐漸被混凝土、瀝青等不透水材料覆蓋，雨水無法滲透，只得靠城市排水管網外排，使本來容量有限的排水管道更顯得捉襟見肘。
五是排水系統的管理維護不到位。
再好的城市排水系統，如果不去認真管理與維護，還是達不到排水的預期效果。比如，長久不去檢查、長久不去清淤、長久不去維護，排水系統又怎么會暢通，又怎么能經受暴雨的襲擊呢？
六是城市居民的綜合素質有待提高。
一個城市，僅僅有好的排水系統還不夠，僅僅有合格的質量還不夠，僅僅有專門的部門管理和維護還不夠，還需有廣大居民的關心與愛護、尊敬與保護。現在城市建設到處開花，到處是工地，人們經常會發現建筑垃圾隨處拋撒現象，更有甚者，有的環衛工人清掃道路時，甚至圖方便將泥砂等雜物直接掃入排水道和窨井，遇到大雨便會發生堵塞。
（圖3 暴雨中最美清潔工）
多管齊下，綜合治理
暴雨停止，積水清除，內澇的城市又恢復了車水馬龍、人流如織的繁華景象。但城市的隱痛依然如故，并沒有得到徹底解決。城市用什么措施才能有效提高對暴雨的抵御等級？如何才能擺脫“逢雨必淹”的狀況？這是包括城市管理者在內的城市居民都在思考的問題。
專家們分析了各個城市的自然環境、歷史形成的街區輪廓，找出了癥結產生的不同點和共同點，認為解決城市雨水“淪陷”必須各方面綜合治理。
一是制定規劃要“地上”、“地下”并重。首先從源頭做起，城市規劃設計部門制定規劃時，應堅持基礎設施先行，加大對道路、水、電、排水和燃?xì)獾瘸鞘泄芫W(wǎng)建設，要和城鎮化發展相匹配。同時針對城鎮化發展迅猛的現實，超前性地留有以后地下管線擴容余地。杜絕重視地上建筑、忽視地下排水系統建設的弊端。同時，地方政府也要舍得加大對于排水系統的投入。
二是完善和修訂相關技術標準和規范。地方政府和各級主管部門要及時檢查相關城市排水系統設計的各種規范和標準，落后于城市發展的要重新制定，沒有的要盡快建立。能夠繼續執行的，在執行的過程中要注意標準執行的范圍，不能為了節約投資一味選用最小值。
三是建立“二次排水機制”。對城市重澇地區排水設施的改造擴容是必要的，但排水管網改造困難較多，大量排水設施在道路范圍內，如果進行改造還會涉及到與道路以及地下其他管線之間的關系，有的地區地下管線已經布滿了，根本無法再將小排水管換成大排水管，想增加排水泵站也沒有地方了。針對這種情況，專家建議可采取“二次排水”的方式。借鑒國外經驗，在今后的規劃中把周邊的公園、停車場、運動場等公共用地設計得比其他地方低一點，或者在立交橋周邊修建一些大型的儲水設施，暴雨時把水暫時存在這里，就不會影響正常的交通。
四是疏通開挖城市排澇河道，重視河道疏通問題。作為城市排水系統來說，河道不通，排水設施再好也沒用。管道改造了，泵站也修了，但因?yàn)楹拥罌]疏通，雨水還是下不去。
五是排澇和蓄水相互補充。在談到城市排澇問題的時候，許多專家指出，我國基本上是一個缺水的國家，特別是北方城市，如北京，排澇要和國情結合，不能一排了之，要綜合利用雨水。這方面國外有許多好的經驗可以借鑒。如同樣是缺水國家的日本、新加坡，在城市規劃時就在市內建立了不少蓄水池，還有的國家給住戶配備了蓄水罐，專門儲存雨水，用于澆花。在我國，北京等不少城市使用砂石、滲水磚鋪路，這對城市保留雨水、濕潤氣候、保持濕度大有好處。
相關鏈接
一、古城贛州千年不澇，緣于一條宋代排水溝
史料記載，在宋朝之前，贛州城也常年飽受水患。北宋熙寧年間(公元1068年—1077年)，一個叫劉彝的官員在此任知州，規劃并修建了贛州城區的街道。同時根據街道布局和地形特點，采取分區排水的原則，建成了兩個排水干道系統。因?yàn)閮蓷l溝的走向形似篆體的“福”、“壽”二字，故名福壽溝。
作為古代贛州的城市排水系統，整個系統分為福溝和壽溝兩大部分，福溝排城東南之水，壽溝排城西北之水。福壽溝根據贛州城的地勢，采用明溝和暗渠相結合，并與城區的池塘相串通的方式。這樣既可避免溝水外溢，又可利用廢水養魚和種植水生植物。福、壽兩溝均通過城墻下面的水窗，將廢水分別排入章江和貢江。整個福壽溝排水系統，是古代城市建設中富有創造性的綜合工程。
博物館的專家韓振飛介紹說，這個城市排水系統就是現在看來也還顯得比較先進和科學。“福壽溝”是一個生態和環保的排水系統。韓振飛說，這個排水系統把整個市區的水塘都溝通了，而且利用水位的落差把經過處理的污水排入贛江的入口處，建成了消漲自然閉合的系統。江水漲時自然關閉，江水落時自然開啟。
至今，全長 12.6 公里的福壽溝仍承擔著贛州近10萬舊城區居民的排污功能。有專家表示，以現在集水區域人口的雨水和污水處理量，即使再增加三四倍流量都可以應付，也不會發生內澇。

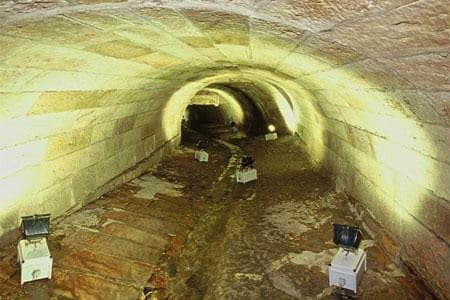

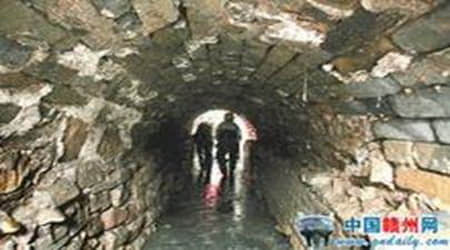

（圖1 贛州宋代排水溝）

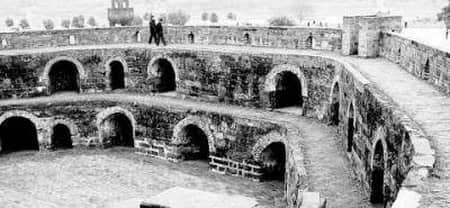

（圖2贛州宋代排水溝）
二、國外排水系統設計
1、倫敦下水道：切斷霍亂源頭
英國倫敦下水道的歷史也在150年以上，被稱為“工業世界的七大奇跡之一”。無獨有偶，倫敦地下水道系統的修建也與流行病肆虐有關。由于水體污染，1848年-1849年間，一場霍亂導致1.4萬倫敦人死亡。疫情結束后，為了改善滋生傳染病的溫床---倫敦地下水道，英國著手改進城市排水系統。
工程歷時7年完成，縱橫交錯的下水道實際總長達到了2000公里。彌漫在倫敦空氣中的臭味終于消失了。下水道將污水與地下水分開，從此以后，倫敦再?zèng)]發生過霍亂。倫敦市民為紀念建設倫敦下水道的帶頭人巴瑟杰的貢獻，給他塑了一座雕像。不過相比起巴黎可供參觀的下水道系統，倫敦的下水道似乎沒那么整潔。2009年5月，倫敦下水道曾經經過一次巨大的沖洗工程。脫脂后的下水道變得寬闊、通暢。
( 圖一 倫敦排水系統建立與霍亂肆虐有關）

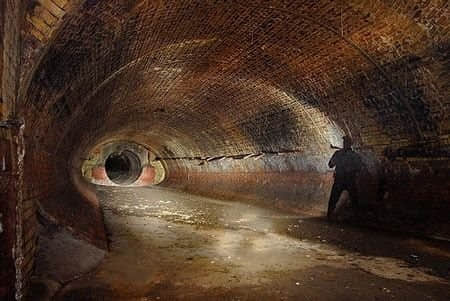

(圖二1865年，倫敦下水道工程完工，全長2000公里)
2、東京下水道：建世界最先進的排水系統，五至十年一遇
除了地震以外，對日本影響最大的恐怕就是臺風和夾裹而來的大雨。上世紀50年代末，與當下的中國情況類似，日本的工業經濟進入高速發展通道，卻因?yàn)橄滤老到y(tǒng)的落后而飽受城市內澇之苦，一到暴雨季節，道路上水漫金山，地鐵站變成水簾洞；再加上生活污水、工業廢水直排入河，公共水體污染成為社會關注重點。
1964年日本成立了專門部門統一下水道建設及排污標準，更換老化管道。1970年，日本大幅修改了《下水道法》，每年投入大量國家預算用作污水收集和處理的建設及運營。首先，東京設有先進的降雨信息系統來預測和統計各種降雨數據，再進行各地的排水調度。其次，暴雨后東京路上不積水得益于人工建造的“川”。類似壕溝的“川”密布東京都，排澇作用非常大，所有細小水道都通往“川”，再通過比“川”更深更寬的地下水道通入東京灣進海。
此外，東京投資2400億日元(約合人民幣200億元)，耗時14年(1992年—2006年)建成了堪稱世界上最先進的下水道排水系統——首都圈外圍排水道，整個排水系統的排水標準是“五至十年一遇”(1年1遇是每小時可排36毫米雨量，北京市排水系統設計的是1到3年一遇)，全長6.3公里，包含5根直徑30米、深60米用管道聯通的豎井和1個調壓水槽，系統總儲水量達67萬立方米。最大的下水道直徑12米。
東京的雨水渠道，分靠河渠地域和其他地域兩類，以便更好的排水，下水道的每一個檢查井都有一個8位數編號，便于維修人員迅速定位。

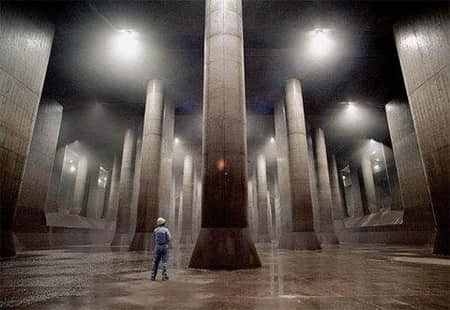

(圖三 東京：下水道深達60米)
3、巴黎下水道：歡迎參觀
巴黎有著世界上最大的城市下水道系統。這個處在城市地面以下50米的世界，從1850年開始修建，前后花了一個多世紀才完工。巴黎下水道總長2347公里，約2.6萬個下水道蓋、6000多個地下蓄水池。清淤系統配備了電腦控制，還有專門針對雨季塞納河水的“漲水站”以及安全閥，以及用于下大雨時保證排水效果的路邊下水道等等。每天，超過1.5萬立方米的城市污水都通過這條古老的下水道排出市區。
巴黎下水道還是一處觀光旅游點，陸續有外國元首來到這座地下迷宮取經。位于塞納河阿爾瑪橋畔的巴黎下水道博物館，如今每年客流量超過10萬人。下水道四壁整潔而寬敞，沒有想象中的污穢與腥臭。這樣的市政工程，雖然初期投資巨大，后期使用過程中卻節省了大量的人力和物力。百年工程，惠及今日。在多雨季節，巴黎人暢行無阻，地鐵通道上不會掛“瀑布”，車子也不會變成“潛水艇”。

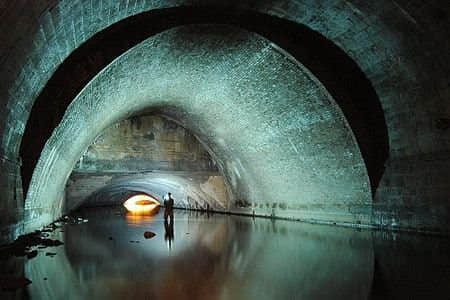

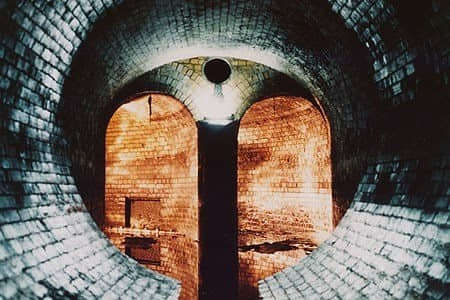

(圖四 巴黎下水道)
(圖五 巴黎下水道)
4、羅馬：2500年后仍在使用 說起城市排水的文明史，必須從古羅馬說起。古羅馬下水道建成2500年后，現代羅馬仍在使用。公元前6世紀左右，伊達拉里亞人使用巖石所砌的渠道系統，將暴雨造成的洪流從羅馬城排出。渠道系統中最大的一條截面為3.3米×4米，從古羅馬城廣場通往臺伯河。公元33年，羅馬的營造官清潔下水道時，曾乘坐一葉扁舟在地下水道中游歷了一遍，足見下水道是多么寬敞。

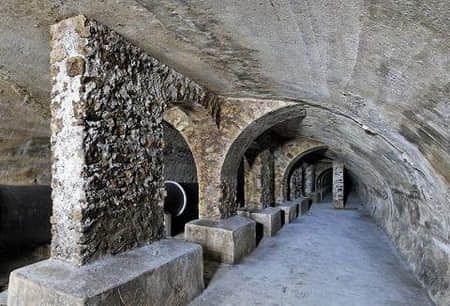

(圖六 仍在使用的古羅馬下水道)
5、德國下水道：考慮細致
德國第三大城市慕尼黑的市政排水系統的歷史可以追溯到1811年。地下總長2434公里的排水管網中，有13個地下儲存水庫，總?cè)萘窟_(dá)70.6萬立方米。如果暴雨不期而至，地下儲水庫就可以暫時存貯雨水，再慢慢釋放入地下排水管道，以確保進入地下設施的水量不會超過最大負荷。
青島盡管也是雨水頻襲，卻幾乎沒有內澇。而它的地下排水系統，正是100多年前德國人占領青島時修建的，共鋪設雨水管道29.97公里，污水管道41.07公里，雨污合流管道9.28公里，總長度約為80公里。德式管網不僅設計細致，管材質量也好，“文化大革”命時期，德建的下水道還曾被作為人防工程，排水道上開了很多口，里面修設了臺階。

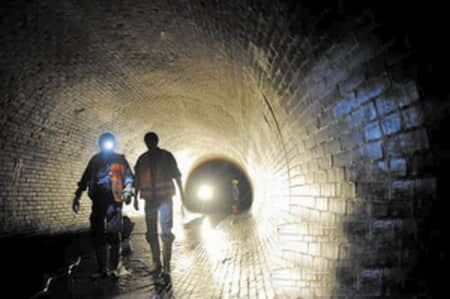

(圖七 德國排水道可繞地球13圈)
自北京“7.21”暴雨肆虐過后，城市如何加強與改進排水設施等問題又一次引起了政府官員、專家學者以及全社會的關注，我館也陸續接到不少咨詢。現將我館近年來收藏的有關給排水方面的書刊資料目錄提供給讀者查閱，謹以這種方式為城市抗?jié)撑藕楸M我們綿薄之力。
給排水書刊目錄如下：
1、《給水排水工程規劃》，熊家晴主編
2、《建筑給水排水及消防工程》，樊建軍等主編
3、《城鎮防洪與雨洪利用》，張智主編
4、《消防及給水排水專業工程設計常見問題答疑》，王烽華編著
5、《建筑給水排水工程設計指導》，羅衛東主編
6、《特種廢水處理工程》，李家科,李亞嬌主編
7、《給水排水施工圖設計文件審查常見問題分析》，李志生主編
8、《建筑給水排水設計細節與禁忌》，王毅主編
9、《第一屆中國建筑學會建筑給水排水研究分會第二次會員大會暨學術交流會論文集》
10、《建筑給水排水實用設計資料1: 常用資料集》，趙鋰, 劉振印主編
11、《村鎮給水排水》，王憲國，張麗芳編
12、《城市排水管網數字化管理理論與應用》，陳吉寧等著
13、《市政排水管道快速設計與實例》，馮學安主編
14、《排水管渠水力疏通》，鄭偉民編
15、《當代給水與廢水處理原理講義》，許保玖編著
16、《國內外給水工程設計實例》，丁亞蘭主編
17、《怎樣防止給水系統的漏損》，宋仁元主編
18、《怎樣加強城市給水系統的工作》，(蘇)柯岡,А.С.著，湯鴻霄譯
期刊
1、《快速城市化進程中排水管網運行管理的技術思考與展望》 《中國給水排水》 第27卷18期
2、《基于低影響開發（LID）的可持續城市雨水系統》 《中國給水排水》 第27卷20期
3、《城市新一代暴雨強度公式編制實踐及建議》 《中國給水排水》 第28卷8期
4、《國內外城市排水設計規范比較研究》 《中國給水排水》 第28卷8期 中國建筑圖書館 2012.7.26
